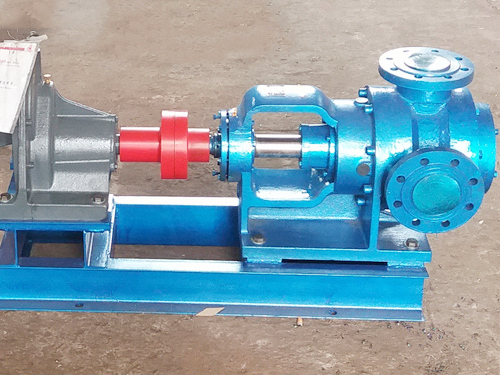

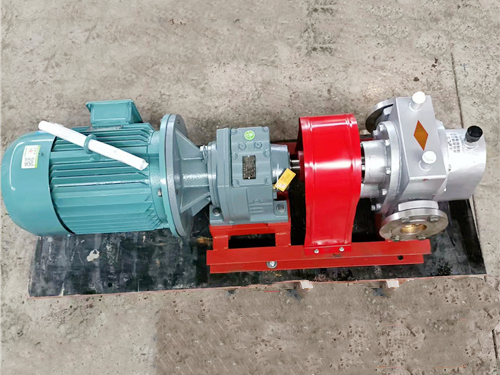

瀝青泵保溫是一款齒輪泵結構的瀝青保溫泵。具有運行,結構簡單緊湊,體積小巧的特點。用于抽吸、輸送和噴布高溫的瀝青(渣油)液體,也可在常溫下用于抽吸、輸送非高揮發性、低閃點的石油產品,如各種機油、機械油及重油等。該保溫齒輪泵為旋轉式,主要由泵體、機座、主動齒輪、從動齒輪和控制閥體等組成,其主動軸由一個附加的含油軸套支承,通過油杯補充HG-24號飽和汽缸油潤滑。該齒輪泵的兩側裝有帶圓錐管螺紋的連接頭以便連接 管道位,該圓錐銷制有內螺紋以便于拆卸;其密封紙墊還用以調整齒輪的軸向間隙,該間隙規定為單向在0.05-0.08mm之間。機座的下部有四個孔供安裝使用,保溫齒輪泵設有控制閥,出廠時已調定工作壓力為1-+0.05mpa并加以鉛封。
瀝青保溫泵主要用于抽吸、輸送和噴布高溫的瀝青(渣油)液體,較適用于道路和廣場等建筑工程的瀝青(渣油)噴布作業,也可在常溫下用于抽油泵、輸送非高揮發性、低閃點的石油產品,如各種機油、機械油及重油等。瀝青保溫泵的主要結構如下:
(1)瀝青保溫泵主要有泵體、保溫夾層、齒輪、前后蓋以及軸端密封裝置等主要零部件組成。泵體和保溫夾層等與高溫介質接觸部分的零部件材料均采用Ⅱ類,即:鑄造碳素結構制造。齒輪、軸承套、主被動軸等均采用優良碳素結構鋼并經熱處理具有較高的強度和能。
(2)瀝青保溫泵的軸端密封采用多級回流式填料密封,密封性能。
(3)瀝青保溫泵的進出油口和加熱管進出油口,均采用標準法蘭連接。
(4)瀝青保溫泵與電動機采用彈性聯軸器連接,安裝在鑄鐵底盤上。
CLB保溫瀝青泵與另一款LQB瀝青保溫泵相比,可以看做是是LQB型的精悍型縮小版。其輸送介質的粘度粘度較高輸送壓力較大,但是其輸送流量流量比LQB小。相比于LQB,它較適合輸送高粘稠的樹脂,膠類等粘度高的介質。但是需要大流量輸送介質如輸送瀝青建議使用LQB瀝青泵,LQB瀝青泵是專為瀝青輸送而設計。在瀝青泵同類產品中相對高的性價比。
瀝青保溫齒輪泵工作時,介質進入吸液腔,通過齒輪的旋轉將介質壓入排液腔并流出,調節手輪可以改變輸出流量,當向右旋轉手輪,穩定閥被頂開,泵即失去輸出壓力而停止排液;當向左旋轉手輪,控制閥即恢復作用,介質正常輸出。
瀝青保溫泵主要特點有:
(1)瀝青保溫泵結構簡單緊湊、安裝使用方便。
(2)具有良好的自吸性能,每次開泵前不須加入液體,使用特別方便。
(3)加熱管采用標準法蘭連接,密封面連接方便,密封。
(4)保溫瀝青泵的高溫介質過流部位均采用Q235鑄造碳素結構鋼制造,并經壓力試驗,因此泵具有良好的熱態適應性,工作穩定。
瀝青保溫泵的泵體中裝有一對回轉齒輪,一個主動,一個被動,依靠兩齒輪的相互嚙合將泵內的整個工作腔分成兩個獨立部分(圖一),A為吸油腔,B為排油腔。泵運轉時,主動齒輪帶動被動齒輪旋轉,當齒輪從嚙合到脫開時,在吸入側(A)就形成局部直空,液體在大氣壓的作用下被吸入泵內,被吸入泵的液體充滿齒輪的各個齒谷而被帶到排油側(B),齒輪進入嚙合時液體被擠出,形成高壓液體經泵的排出口排出泵外。當齒輪不斷地旋轉,A、B兩側就不斷的吸油和排油。
