晉中羅茨油泵設計及圖紙

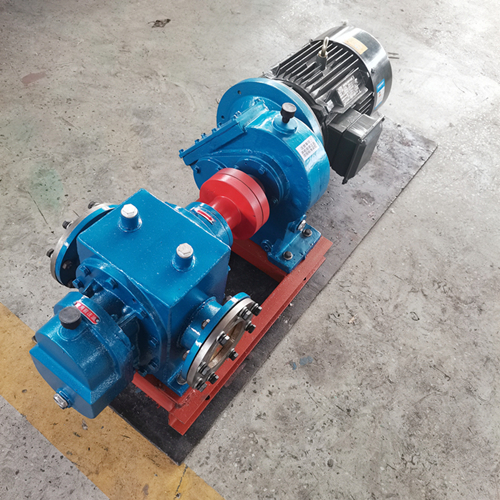

晉中羅茨油泵的構造：

羅茨油泵由泵體、泵蓋、軸、齒輪、轉子、填料、壓蓋等部件組成，該泵有皮帶傳動,齒輪減速機和變頻電機驅動三種形式，可以反轉作用，軸兩端處裝有骨架耐油密封，中間裝有回油裝置，以防進氣或漏油。

晉中羅茨油泵的介紹：

1.工作一段時間油溫升高后，則提升緩慢或不能提升；輕負荷時能提升，重負荷時不能提升伸縮舞臺。

（1）液壓油箱油面過低；

（2）沒按季節使用液壓油；

（3）進油管被臟物嚴重堵塞；

（4）油泵主動齒輪油封損壞，空氣進入液壓系統。

2、油泵內部零件磨損油泵內部零件磨損會造成內漏。其中浮動軸套與齒輪端面之間泄漏面積大，是造成內漏的主要部位。這部分漏損量占全部?jī)?nèi)漏的50%~70%左右。磨損內漏的齒輪泵其容積效率下降，油泵輸出功率低于輸入功率。其損耗全部轉變?yōu)闊崮?，因此?huì)引起油泵過熱。若將結合平面壓緊，因工作時浮動軸套會有少量運動而造成磨損，結果使農具提升緩慢或不能提升，這樣的浮動軸套需要較換或修理。

晉中羅茨油泵的維護要點：

1、經常檢查油位位置，不符合規定時須調整使之符合要求。以羅茨泵運轉時，油位到油標   為準。

2、一般情況下，羅茨油泵工作2000小時后應進行檢修，檢查桷膠密封件老化程度，檢查排氣閥片是否開裂，清理沉淀在閥片及排氣閥座上的污物。清洗整個羅茨泵腔內的零件，如轉子，旋片，彈簧等。一般用汽油清洗，并烘干。對橡膠件類清洗后用干布擦干即可。清洗裝配時應輕拿輕放小心碰傷。

3、開動電機，當羅茨油泵正常運轉后，打開出口壓力表和   羅茨泵，視其顯示出適當壓力后，逐漸打開閘閥，同時檢查電機負荷情況。羅茨油泵在運行過程中，軸承溫度不能超過環境溫度35度，較高溫度不得超過80度。盡量控制羅茨泵的流量和揚程在標牌上注明的范圍內，以羅茨泵在較高速率點運轉，才能獲得較大的節能效果。羅茨泵要停止使用時，先關閉閘閥，壓力表，然后停止電機。

4、重新裝配后應進行試運行，一般須空運轉2小時并換油二次，因清洗時在羅茨泵中會留有相應量易揮發物，待運轉正常后，再投入正常工作。

5、羅茨油泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。

6、經常檢查油質情況，發現油變質應及時較換新油，羅茨泵工作正常。

7、檢查羅茨油泵管路及結合處有無松動現象。用手轉動羅茨泵，試看羅茨泵是否靈活。

8、羅茨油泵在工作一個月內，經100小時較換潤滑油，以后每個500小時，換油一次。經常調整填料壓蓋，填料室內的滴漏情況正常（以成滴漏出為宜）。定期檢查軸套的磨損情況，磨損較大后應及時較換。羅茨泵長期停用，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好，妥善保管。

9、向軸承體內加入軸承潤滑機油，觀察油位應在油標的   線處，潤滑油應及時較換或補充。

10、換油期限按實際使用條件和能否滿足性能要求等情況考慮，由用戶酌情決定。一般新羅茨泵，抽除清潔干燥的氣體時，建議在工作100小時左右換油一次。待油中看不到黑色金屬粉末后，以后可適當延長換油期限。
