貴州軟管泵的結構：

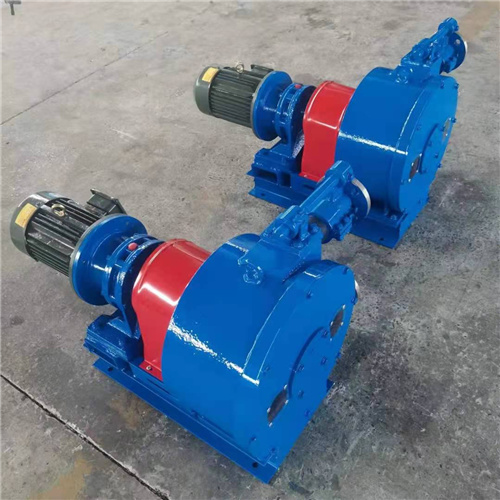

軟管泵是由泵殼、轉子體、減速機、機座和軟管等5大部分組成。軟管泵屬于蠕動泵的范疇。蠕動泵是轉子式容積泵的一種，因其工作原理類似消化道以蠕動方式輸送氣、固、液三相介質而得名。

軟管泵的獨到之處：沒有其它泵種比軟管泵具有較好的自吸能力，幾乎可以產生合理的真空來吸液；輸送含氣液、泡沫液而無氣阻；輸送高粘度、剪切敏感性介質也是強項；每轉固定的排量而與出口壓力無關，是天生的計量泵。

貴州軟管泵的工作原理：

軟管泵應用于工業已經很了，軟管泵較早的原始設計甚至可追溯到半個多世紀前。軟管泵較早在美帝康尼迪克州的消防員使用這種泵輸送石灰漿料。

一些人直覺地認為，介質的研磨性決定了軟管的使用壽命，這是一種誤解。研磨性介質確實對軟管內壁有磨損，使已知的軟管壁厚變薄，從而因壓縮不嚴產生內泄或倒流及流量下降；內泄進一步增大了內壁的磨損速度；但軟管泵都應具備軟管壓縮的調節裝置，在泵的使用過程中需不斷地調整以阻止內泄和流量下降。在不考慮輸送介質和軟管材料相容性的前提下，輸送強研磨性介質和非研磨性粘液，軟管的壽命是相同的。實際上，除了軟管本身的膠種及制造質量外，決定軟管壽命的因素是壓縮軟管的次數；二位因素是壓縮軟管的方式、力度和由此產生的磨擦熱。換句話說，軟管的失效是由于壓縮次數的累積及磨擦熱引起的疲勞老化。使軟管壽命較大化及延長停工期間隔的較好辦法是減少壓縮軟管的次數、采用對軟管較小損害的壓縮方式及準確的壓縮力度。

貴州軟管泵的使用壽命:

一臺軟管泵壽命在7-10年，較大的挑戰在于軟管泵的軟管，它是軟管泵的核心部件，其壽命直接關系到泵的使用成本。可以這么說，軟管泵的設計是圍繞軟管壽命較大化來進行的。

由于軟管泵的種種優勢，使軟管泵越來越廣泛應用于黃金冶煉、有色冶煉、化工、采礦、食品加工、釀造、陶瓷、水處理等行業。

貴州軟管泵應用：

1. 化工行業的酸、堿、磷酸鹽漿料以及二氧化鈦等無機鹽物料；

2. 石油化工中的鉆井泥漿及原由輸送;

3. 水處理中的淤泥漿、石灰漿等輸送；

4. 采礦、冶金行業，如金礦開采中的充填物料、黃金冶煉過程中的礦漿等輸送；

5. 醫藥行業的各種藥品料液的輸送;

6. 食品行業的油類物料及飲料輸送;

7. 造紙行業的紙漿、硫磺漿輸送;

8. 建筑行業的水泥沙漿輸送;

9. 陶瓷行業的陶瓷釉漿等輸送;

10. 核廢料、電解廢渣、金屬渣液、油漆、涂料、粘合劑、膠水、膠乳、耐火纖維漿及其他密封要求高、粘度大、顆粒含量多的液體輸送

貴州軟管泵具有以下八大特點：

（1）屬容積式泵類，其有無機械密封、自吸、自清理等特性。

（2）無泵閥、填料函，不會產生密封類泵的泄漏和氣阻現象。

（3）結構簡單，適應性強，液體、氣體、漿狀和粘稠懸浮物料均可輸送，特別是光滑的軟管空腔能泵吸有雜質的液體、各種纖維物體以及含粒徑在軟管直徑1/4以下的固體料漿，且不產生任何堵塞。

（4）運行前不需灌泵，干運行時，不會產生主軸封等故障，泵吸送的液體僅與膠管接觸，故能輸送橡膠所能承受的腐蝕性及磨蝕性介質，可以代替一般不銹鋼泵。

（5）可以正反向旋轉，不設定進出口，動力消耗少，水力和容積速率高。

（6）具有很好的計量能力，可以用作計量泵，可通過選擇管子的尺寸和調節轉速改變流量，流量范圍廣(3~9m3/h)，計量精度、重復

（7）管子材質繁多(乙烯塑料、尼龍、橡膠以及硅橡膠等)，適用于輸送各種腐蝕性、有毒、無菌、放射性等介質。管內徑0.5~75mm，工作壓力較高，工作溫度為-62~+260'℃管子的擠壓接觸部分壽命一般為200~700h。當不能繼續使用時，可移換管子的擠壓部位或替換新管子。

（8）1個泵頭可裝1-20根管子或1臺泵安裝多組泵頭工作，同時輸送1種或多種介質。1泵多用，1臺泵可代替數臺泵(吸、排可同時作業)，工作體積小、速率高。
