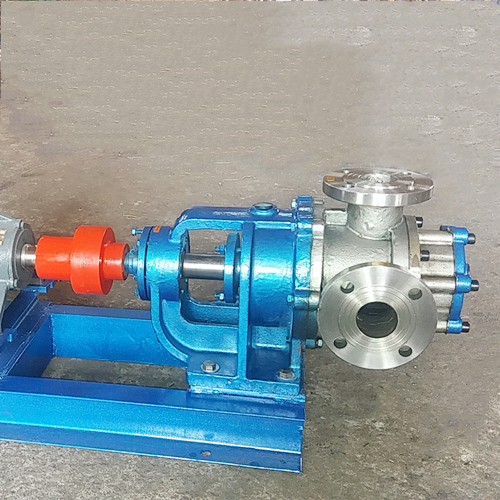

黑龍江高粘度轉子泵的結構:
高粘度轉子泵中,內轉子為主動輪,外轉子為從動輪。因為內外轉子的齒數差一齒,因而在嚙合過程中存在二次嚙合,會形成幾個立的封閉包液腔。隨著內外轉子的嚙合旋轉,各包液腔的容積發生不同的變化:當包液腔容積由小變大時,包液腔內產生局部真空,在大氣壓力作用下,液體通過管道和泵蓋上的環形槽,進入泵腔開始吸液,當包液腔容積達到較大時。吸液過程結束;當包液腔內的容積由大變小時。包液腔內的液體就從另一個環形槽壓出,為泵的排液過程。內嚙合齒輪泵在工作過程中,內外轉子繞互相平行的兩軸線作不同速度的同向運轉時,必發生相對運動。此運動使內外轉子間產生不斷變化的空間,因與吸液排液道接通,達到吸排液的目的。
黑龍江高粘度轉子泵的特點:
一、體積小,流量大,揚程壓力高,適用長距離與高阻力定量輸送。
二、適用于就地CIP清洗與蒸汽,符合FDA規范要求及醫藥級(GMP)規范要求。
三、配置變頻器后,可以隨意調節流量,并可做一般計量泵使用。
四、可輸送汽、液、固等三相混合物料??梢暂斔偷慕橘|(zhì)的粘度可高1000000CP和含固量達55%的漿料。
五、泵的葉輪與傳動齒輪分開,且在泵腔內各零配件之間的間隙,相互不接觸,伍磨損,低噪音,性好,使用壽命長,節能降耗。
六、轉子泵中凡與輸送物料接觸的零配件,均采用符合衛生標準的不銹鋼材料制作,其密封件均采用橡膠。的防銹性和密封性了衛生。
七、采用外裝動、靜環式機械密封,可直接水沖洗,耐高壓,不易磨損,無泄漏。
八、轉子的流線結構以及轉子室中無死點和非金屬件,避免了對被輸送物質造成污染。
九、特別適用于再輸送過程中容易起泡沫以及輸送高粘度、及任何含顆粒的介質,經其輸送的物料保持原有的品質部變,不起任何理化反應。
十、結構緊湊,維護方便,幾乎無易損件,運行成本低。
黑龍江高粘度轉子泵的使用:
高粘度轉子泵軸套可以分為石墨軸套、碳化硅軸套、合金軸套、陶瓷軸套、氧化鋯軸套等。NYP高粘度轉子泵輸送粘度大,運轉平穩,轉速低,壽命長。高粘度轉子泵采用石墨軸套具有性和的特點,而且石墨軸套的自潤滑性好,機械,廣泛用于高粘度轉子泵輸送高粘度、高溫、有潤滑性介質是使用;高粘度轉子泵采用碳化硅軸套具有良好的抗化學腐蝕性,除氫氟酸外,幾乎所有的無機酸及堿性溶液中,并耐鋁、鉛、銅、鋅等有色金屬融體侵蝕。,抗磨損;高溫,蠕變性小。熱膨脹系數小,高導熱,抗熱震性優異。磨擦系數低,具有優良的自滑潤能力。主要用于高粘度轉子泵輸送高溫、有腐蝕性、有雜質的工況中使用。
對于需要正反轉的高粘度轉子泵,其進出口管路上均需設置閥。在開始運轉前,往高粘度齒輪泵的殼體內灌滿待輸送的液體,便于啟動。若環境溫度低于冰點,應預先向泵內通入熱蒸汽,進行預熱處理,然后才可啟動轉子泵。轉子泵的旋轉方向要與進、出油口相符。此外,高粘度轉子泵的支座或法蘭與其驅動電機應采用共同的安裝基礎,基礎、法蘭或支座均需具有足夠的剛度,以減小轉子泵運轉時產生的振動和噪聲。電動機與高粘度轉子泵須用彈性聯軸器連接,同軸度小于0.1毫米。傾斜角不得大于1度,安裝聯軸器時不得用錘敲打,以免傷害高粘度轉子泵的齒輪等零件。若用帶輪、鏈輪等驅動時應設托架支承,以防主動齒輪軸承受徑向力。高粘度轉子泵的出口管路上還應當設置閥等保護裝置,這樣一旦泵的出口通道發生堵塞,就可以打開閥卸壓。
