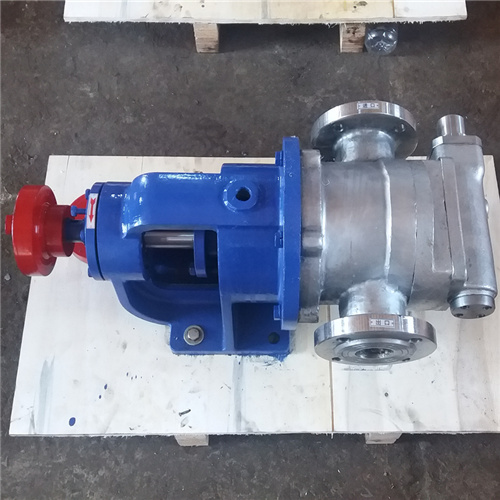

丹東NYP高粘度內齒轉子泵設計
丹東NYP高粘度內齒轉子泵設計 詳細內容介紹：
高粘度內齒轉子泵是根據石油、化工、涂料等行業(yè)的需求，研制的新型容積式泵，由于該產品可選用不同的材質和其的結構，因此廣泛適用于不同性質、不同粘度的介質輸送。
適用介質溫度：-10℃～200℃(NYP0.78和NYP2.3適用溫度為-10℃～80℃)
介質粘度：1.0cSt～300000cSt(NYP0.78及NYP2.3的適用介質粘度為1.0cSt～10000cSt)
具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
高粘度轉子泵主要有內外轉子，軸，泵體，前蓋，托架，密封，軸承等組成。高粘度轉子泵材質過流部分有鑄鐵，304不銹鋼密，316不銹鋼等。封械密封和填料密封兩種形式，對于高溫、高粘稠密度及腐蝕性較強的介質，選用填料密封。
輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配防護閥，當泵或管路系統(tǒng)超壓時，防護閥打開，形成內部回流，系統(tǒng)正常運行。
泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。
從主軸外伸端向泵看，為順時針旋轉。
1、輸送液體平穩(wěn)，無脈動，振動小，噪音低。
2、有的自吸性能。
3、正確選用零件材料，可輸送多種有腐蝕性的介質,使用溫度可達200℃
4、內外轉子轉向相同，磨損小，使用壽命長。
5、泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。
6、特別適用高粘稠度介質的輸送。
|
