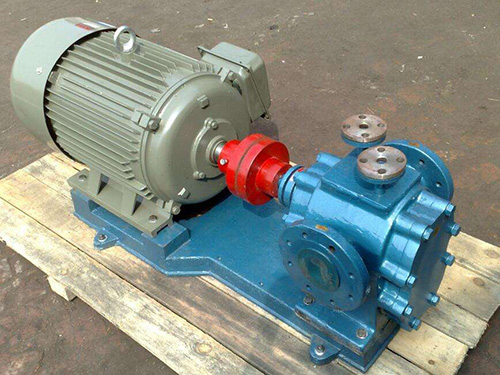

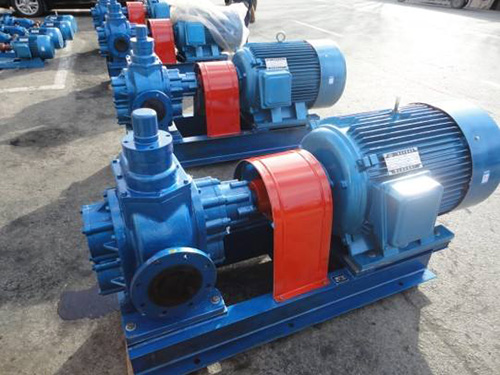

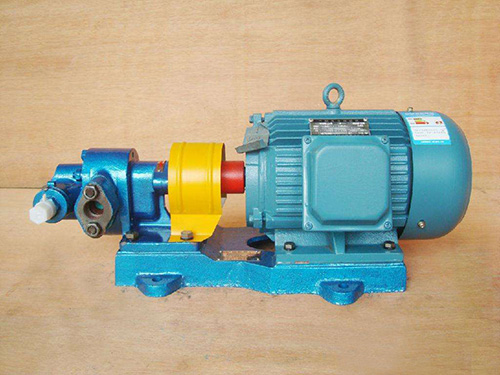

KCB系列齒輪泵
KCB系列齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于120℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
KCB系列齒輪泵應用范圍
KCB齒輪油泵在輸油系統中可用作傳輸、增壓泵；
KCB齒輪泵在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在液壓傳動系統中可用作提供液壓動力的液壓泵；
KCB齒輪泵在工業中，均可作潤滑油泵用；
KCB系列齒輪泵結構特點
本系列KCB齒輪油泵主要有齒輪、軸、泵體、保護閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可換的軸套內運轉。KCB齒輪油泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，KCB齒輪油泵。
KCB齒輪泵設有保護閥作為超載保護，保護閥的全回流壓力為泵額定排除壓力的1.5倍，KCB齒輪油泵也可在允許排出壓力范圍內根據實際需要另外調整。但注意本保護閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
KCB系列齒輪泵注意事項：
一、安裝
1）KCB齒輪泵安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
2）齒輪泵安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
3）齒輪油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會吸不上液體。
4）為防止顆粒雜質等污物進入泵內，應在吸入口安裝金屬過濾網。
二、工作前的檢查
1）齒輪泵的各緊固件是否牢固。
2）泵的主動軸轉動是否運轉靈活。
3）進出管道的閥門是否打開。
4）齒輪泵的旋轉方向是否符合要求（若從泵端向電機看，旋轉方向為逆時針）。
5）KCB齒輪泵初次使用前應向泵內注入適量介質。
三、工作時的維護
1）注意齒輪泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
2）當齒輪泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
3）一般情況下，不得任意調整防護閥，如需調整時，要用儀器校正。使防護閥的封閥壓力分別為KCB-18.3型、KCB-33.3型為1.45Mpa；KCB-55型、KCB-83.3型、KCB-300型、KCB-483.3型為0.45Mpa；KCB-200型三種泵分別為0.45Mpa、0.8Mpa1.4Mpa。
4）注意填料函的工作，若發生泄漏，視其程度將壓緊蓋擰緊（不允許擰得過緊，以免填料函劇烈發熱和密封圈磨損）。
四、泵工作的停止
1）切斷電源。
2）關閉進出管道閥門。
KCB系列齒輪泵性能參數表
| 型號 | 流量 Q | 轉速 n r/min | 排出壓力 p Mpa | 汽 蝕余量 r m | 效率 η % | 電動機 | ||
| m3/h | L/min | 功率KW | 型號 | |||||
| KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
| 2CY-1.1/1.45 | ||||||||
| KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
| 2CY-2/1.45 | ||||||||
| kcb-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
| 2CY-3.3/0.33 | ||||||||
| KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
| 2CY-5/0.33 | ||||||||
| KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
| 2CY-8/0.33 | ||||||||
| KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
| 2CY-12/0.33 | ||||||||
| KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
| 2CY-18/0.36 | ||||||||
| KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
| 2CY-29/0.36 | ||||||||
| KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
| 2CY-38/0.28 | ||||||||
| KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
| 2CY-58/0.28 | ||||||||
| KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
| KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
| KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
| KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
| KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
| KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
| KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
| KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
| KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
| KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
| KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
| KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 | |||
|
